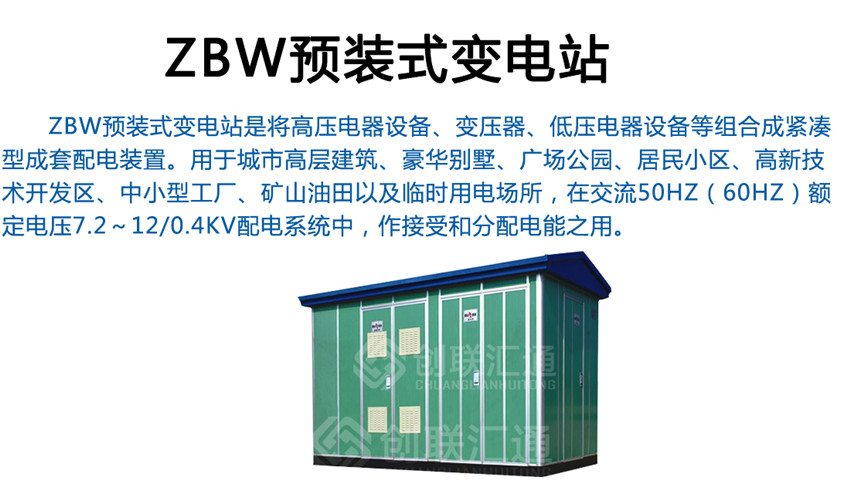

用于城市高層建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時用電場所。
全國24小時銷售熱線:13263317831

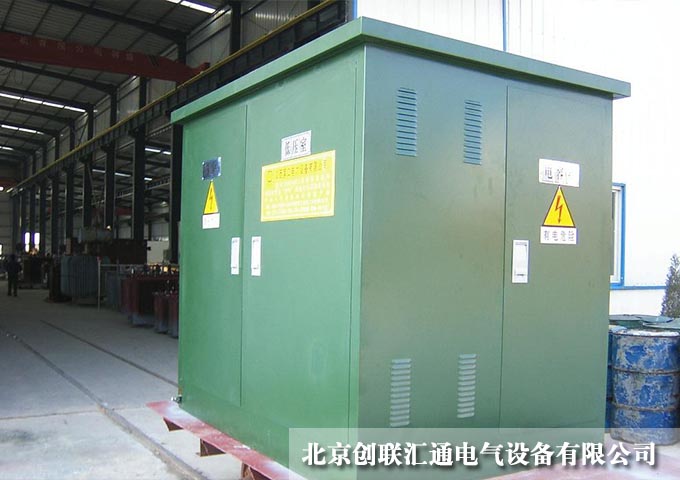

本系列預裝式變電站適用于12KV,額定頻率為50HZ的三相交流系統，容量配置在2500KVA以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所。適用于環網供電。也適用于反射式終端供電。
本系列預裝式變電站具有結構緊湊、成套性強。運行安全可靠，維護方便，造型美觀等優點：具布體積小。占地面積小?？蛇x擇性大?，F(xiàn)場安裝小，安裝調試周期短，以及隨負荷中心等特點。

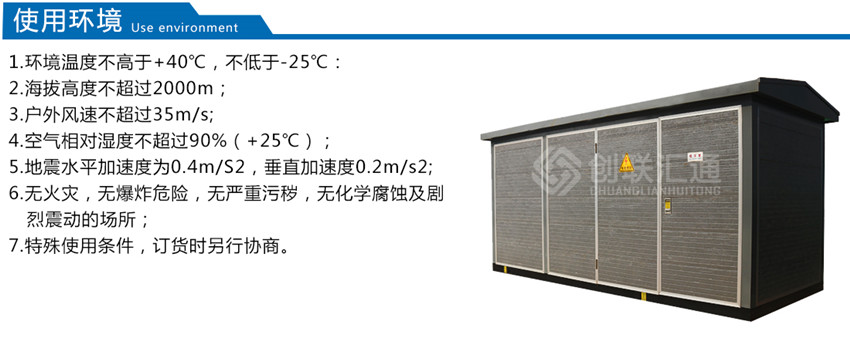

一、正常使用條件
*周?chē)諝鉁囟炔怀^(guò)+40c(: ,低周?chē)諝鉁囟?25~C
*海拔刁；超過1000,米，若使用特殊訂購的變壓器和低元件，可達海拔300米。
*垂直傾斜度不超過5′，無劇烈振動及無沖擊的場所。
*空氣濕度不大于90%(+25oC)
*無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所
*戶外風速不超過35m/s
二、產品設計特點
外殼參照外進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀、維護方便等特點。外殼材料有多種選擇。如：鍆合金板、鋼板、復合板、不銹鋼板、非金屬材料（玻璃纖維水泥）等。
高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。還可選配：XGN20-12L 六氟化硫環網柜，HXGN15A、HXGN17等環網開關設備。變壓器可采用油浸式變壓器，全密封變壓器，也可采用于式變壓器。變電站保護性能完善，操作方便，高低壓計量可供選擇，可根據用戶要求配備門動無工率補償裝置。
箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用：高、低壓室在其內部設計有獨立的頂板，變壓器室內設防凝露及門動溫控監視、加熱、降溫裝置。
箱體采用自然通風，也可加裝強迫設備。門板及側板對應百葉窗位置上裝有防塵裝置。
|
序號 |
項 目 |
單位 |
高壓電器 |
變壓器 |
低壓電器 |
|
1 |
額定電壓 |
kv |
7.2/12 |
6/0.4、12/0.4 |
0.4 |
|
2 |
額定容量 |
kva |
|
100～1250 |
|
|
3 |
額定電流 |
a |
200～630 |
|
100～3000 |
|
4 |
額定開斷電流 |
a |
負荷開關400～630a |
|
15～63 |
|
ka |
組合電器取決于熔斷器 |
||||
|
5 |
額定短時耐 |
ka/s |
20/2 |
200～400 kva |
15/1 |
|
12.5/4 |
400 kva |
30/1 |
|||
|
6 |
額定峰值耐受 |
ka |
31.5、50 |
200～400 kva |
30 |
|
400 kva |
63 |
||||
|
7 |
額定關合電流 |
ka |
31.5、50 |
|
|
|
8 |
1min工頻耐 |
kv |
相對地、相間30/42 |
油浸：35/5min |
≤300v時2kv |
|
隔離斷口34/48 |
干式：28/5min |
300，600v時2.5kv |
|||
|
9 |
雷電沖擊 |
kv |
相對地、相間60/75 |
75 |
|
|
隔離斷口75/85 |
75 |
|
|||
|
10 |
噪聲水平 |
db |
|
油浸：＜55 |
|
|
干式：＜65 |
|||||
|
11 |
防護等級 |
ip23d |
|
||
