導讀：樹脂澆注干式變壓器環氧樹脂干式變壓器以環氧樹脂為絕緣質料。高、高壓繞組采取銅帶（箔）繞成，在真空中澆注環氧樹脂并固化，組成高強度玻璃鋼體布局。絕緣品級有F、H級。環

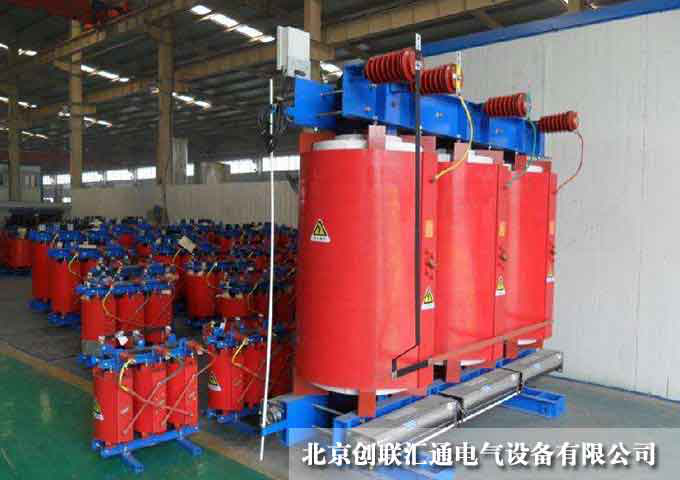

　　環氧樹脂干式變壓器以環氧樹脂為絕緣質料。高、高壓繞組采取銅帶（箔）繞成，在真空中澆注環氧樹脂并固化，組成高強度玻璃鋼體布局。絕緣品級有F、H級。環氧樹脂干式變壓器有電氣機能好、耐雷電打擊才能強、抗短路才能強、體積小重量輕等特性。可安裝溫度顯現節制器，對變壓器繞組的運轉溫度停止顯現和節制，包管變壓器一般利用壽命。

　　環氧樹脂是難燃、阻燃、自熄的固體絕緣質料,寧靜、干凈。同時是顛末40多年已驗證的具有靠得住的絕緣和散熱手藝的固體絕緣質料

　　布局特性

　　編纂

　　1、高、高壓繞組全數采取銅帶(箔)繞成;

　　2、高、高壓繞組全數在真空中澆注環氧樹脂并固化,組成高強度玻璃鋼體布局;

　　3、高、高壓繞組按照散熱要求設置有縱向透風氣道;

　　4、線圈內、表面面由玻璃纖維網格布加強;

　　5、絕緣品級有F、H級;

　　6、環氧樹脂干式變壓器體積小、重量輕。環氧樹脂干式變壓器上可安裝溫度顯現節制器,對變壓器繞組的運轉溫度停止顯現和節制,包管變壓器一般利用壽命。其測溫傳感器PT100鉑電阻插入高壓繞組內獲得溫度旌旗燈號,經電路處置后在節制板上輪回顯現各相繞組溫度。它具有溫度設定功用,手動/主動啟停風機,收回毛病、超溫聲光旌旗燈號報警和超溫主動跳閘等功用,具有度規定的抗電磁滋擾才能。同時預留有智能計較機接口,實現長途節制。環氧樹脂干式變壓器設置裝備擺設有低樂音幅流風機,啟動后可下降繞組溫度,進步負載才能,延伸變壓器壽命;采取逼迫風冷時,額定容量可進步40-50%。

　　合用于對供電質量要求高、情況要求高、有防火要求的工礦企業和電力體系用戶。

　　特性：

　　1.寧靜、不容易熄滅、防火可間接安裝在負荷中間；

　　2.免保護、安裝簡潔、運轉成本低；

　　3.防潮性好，可在100%濕度下一般運轉；

　　4.消耗低、噪聲低、部分放電量小，消耗凡是比度響應尺度低5%~10%；

　　5.散熱好、過載才能強，風冷狀態下，可過負載50%；

　　6.運轉靠得住，有完美的溫度庇護節制體系，可包管變壓器寧靜運轉；

　　7、體積小、重量輕，布局不變，抗突發短路才能強；

　　可出產范例：有載/無勵磁調壓變壓器，線繞、箔繞樹脂澆注干式電力變壓器、干式配電變壓器、整流變壓器、牽引變壓器、接地變壓器、電抗器及箱式組合變電站等。

　　參數規模：

　　機能程度代號： 9型、10型
